產品介紹

產品功能介紹

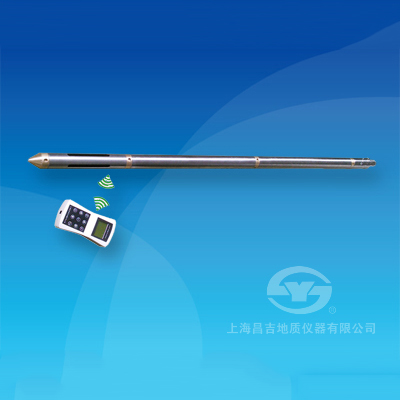

KXP-2E型數字測斜儀，是專為滿足非磁性區域?qū)こ獭⒖碧健⒍ㄏ蜚@孔等施工時進行測斜與定向控制而設計的、采用無纜遙控工作方式的新型裝置。本儀器可廣泛應用于工程、水文、油田、煤田、地質、礦業、水利、鐵道、建設等部門的地質工程、施工及檢測等測井領域。

一、主要技術特點

1、本儀器由手持控制器、測斜探管、充電器、無線收發裝置等組成，整套儀器為便攜式結構。
2、采用數字測量、高性能傳感器并結合數字信號處理技術，測量結果精度高、穩定性好。
3、通過手持控制器控制測量，全部數據存貯在測量探管中,數據經手持控制器處理后，即可得到鉆孔各處的深度、頂角和方位角的測量結果。
4、手持控制器可無線方式將數據上傳至計算機進行軟件處理，并通過打印機現場打印測量結果。
5、軟件數據處理方法科學并可直觀的顯示測量數據、平面、剖面、側面投影圖及空間軌跡圖并自動保存測量數據。
低價格、高精度、無線遙控測量、最新測斜技術研究的結晶。

二、主要技術指標和參數

1、測量深度：                   ≤1500米
2、測量范圍與誤差
      頂角測量范圍：            0°～50°， 誤差： ±0.1°
      方位角測量范圍：         0°～360°， 誤差： ≤5.0°（當頂角 1~3°時）
                                           ≤3.0°（當頂角3~50°時）
3、測斜探管外徑：            &pHi;40 mm×1270mm
4、重量：
5、手持控制器外型尺寸： 78 mm×155 mm×38mm
6、使用環境溫度
     測斜探管：                    0°C～75°C
     手持控制器：                -5°C～50°C
7、測斜探管耐壓：            20MPa
8、工作電源：                   內置鋰電池。
9、測量方式：                   無需事先設定，測斜探管到位即可測量，可存儲約250組測點數據或1200個測點數據。
10、工作方式：                 無線傳輸，遙控距離在3 米以內，smart開關，無需打開探管即可正常工作。
11、連續工作時間
        測量探管：                 >24　小時
        手持控制器：              >40　小時（關背光）； >20  小時（開背光）
