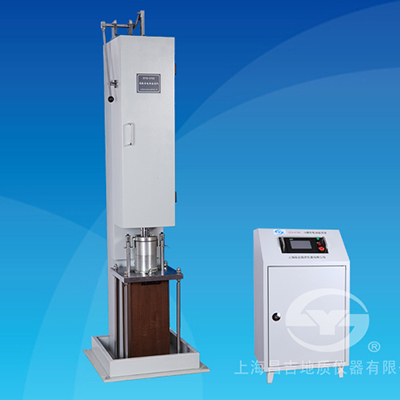

上海昌吉SYD-0702A馬歇爾電動擊實儀
本儀器為標準擊實儀，適用于標準馬歇爾試驗、間接抗拉試驗（劈裂法）等所使用的Φ101.6mm×63.5mm（
產品介紹
產品功能介紹
SYD-0702（0702A） 馬歇爾電動擊實儀是根據中華人民共和國交通行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T0702-2011《瀝青混合料試件制作方法（擊實法）》所規定的要求設計制造的。
本儀器為標準擊實儀，適用于標準馬歇爾試驗、間接抗拉試驗（劈裂法）等所使用的&pHi;101.6mm×63.5mm（0702型）或&pHi;152.4㎜×95.3mm（0702A型）圓柱體試件的成型。
一、主要技術特點
1、本儀器為落地式結構，由機械錘擊與電氣控制箱兩部分組成，機械錘擊傳動機構由電機、減速機、鏈條驅動。0702型可做101.6㎜試驗樣，0702A可做152.4㎜試樣。
2、電氣路控制箱采用單片微處理器技術，控制面板由彩色液晶觸摸屏組成，設計先進，操作方便。
3、通過電氣控制箱可預置擊實次數和停機延時時間。擊實次數可在（0～999）范圍內任意選擇和設置。儀器可按事先設定的擊實次數自動擊實，自動停止，自動切斷電源，并關閉電機，可保證停在方便提錘裝卸的位置。
4、設計有人性化的手動提錘功能，使提錘操作省力，便捷、安全，給操作者帶來方便。
5、采用壓圈固定試模套的機構，解決試模固定問題，使試模不易移動，更加穩固，減少實驗誤差。
6、設有安全操縱桿，當試模正在裝入或取出時可使擊實壓頭不能落下。
二、主要技術參數及指標
1、重錘： 4536g±9g（0702型）或10210g±10g（0702A型）；
2、重錘落差： 457.2mm±1.5mm；
3、試模： 101.6㎜（0702型）或&pHi;152.4㎜（0702A型）；
4、擊實速度： 60次±5次)/分鐘；
5、擊實次數： (0~999)次；
6、木塊擊實座： 457mm×200mm×200mm；
7、混凝土底座： 120mm×460mm×480mm；
8、電源電壓： AC（220±10%）V 50Hz；
9、電動機功率： 370W；
10、外形尺寸： 主機：540mm×540mm ×1790mm（長×寬×高）；
控制箱：400mm（正面）×330mm×700mm（長×寬×高）；
11、整機重量： 約180kg。
三、選購件
1、試件專用脫模器
2、瀝青混合料拌和機： SYD-F02-20自動混合料拌合機（推薦）
產品配置清單
一、SYD-0702A馬歇爾電動擊實儀儀器配套清單（出廠標配）
| 序號 | 名 稱 | 單位 | 數量 | 備注 |
| 1 | SYD-0702A馬歇爾電動擊實儀 主機 | 臺 | 1 | |
| 2 | SYD-0702A馬歇爾電動擊實儀 控制器 | 臺 | 1 | |
| 3 | 大重錘（Φ149.4mm、10210g） | 個 | 1 | |
| 4 | 大試模（Φ152.4㎜） | 只 | 6 | |
| 5 | 大試模壓套 | 只 | 1 | |
| 6 | 大試模座 | 只 | 1 | |
| 7 | 小重錘（Φ98.5mm、4536g） | 件 | 1 | |
| 8 | 小試模（Φ101.6㎜） | 只 | 6 | |
| 9 | 小試模壓套 | 只 | 1 | |
| 10 | 小試模座 | 只 | 1 | |
| 11 | 電源線（250V/6A） | 根 | 1 | |
| 12 | 主機和控制器連線 | 根 | 1 | |
| 13 | 脫模器（選購件） | 件 | 1 | |
| 14 | 使用說明書 | 份 | 1 | |
| 15 | 合格證書 | 份 | 1 | |
| 16 | 產品保修卡 | 份 | 1 |
二、SYD-0702A馬歇爾電動擊實儀儀器安裝所需試劑、器材
| 序號 | 名稱 | 規格和要求 | 數量 | 備注 |
| 1 | 天平 | 精度0.1g | 1臺 | |
| 2 | 膠布 | 1盒 | ||
| 3 | 卡尺 | 1支 | ||
| 4 | 瀝青溶劑 | 2L | 2L/桶 | 三氯乙烯、煤油、汽油選其一即可 |
| 5 | 秒表 | 1只 | ||
| 粉筆 | 1盒 | |||
| 棉紗 | 1卷 | |||
| 黃油 | 200ml |
說明：
1、儀器安裝所需試劑、器材由用戶自備。
2、對于有毒、有害試劑的使用、處理和保管，請按相關的規定執行。
3、使用本儀器前應仔細閱讀使用說明書及行業標準。
