產品介紹

產品功能介紹

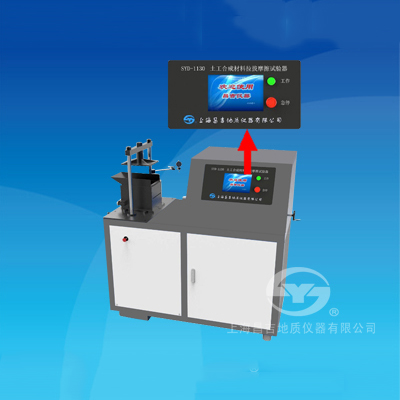

SYD-1130 土工合成材料拉拔摩擦試驗器是根據中華人民共和國交通行業標準JTG E50-2006《公路工程土工合成材料試驗規程》中的T 1130-2006拉拔摩擦特性試驗、及中華人民共和國水利行業標準 SL 235-2012 《土工材料水利試驗規程》中的拉拔摩擦試驗規定的要求設計制造的，適用于土內土工合成材料與周圍土體拉拔摩擦阻力的測定。
   本儀器是集先進的機械、計算機、氣動技術、電氣控制為一體的自動化儀器，和同類產品相比，具有自動化程度高、功能強、測試精度高、操作方便等特點，是土工合成材料拉拔摩擦特性試驗的理想儀器。

一、主要技術特點

1、采用電子傳感器技術、步進電機減速傳動技術、恒壓加載技術及計算機信息處理技術，自動完成試驗的全過程。
2、采用7英吋全彩色液晶屏顯示，可顯示試驗結果、剪應力與位移曲線、法向應力與剪應力曲線等；觸摸操作，界面直觀易用。
3、可以通過USB導出試驗數據資料用以保存和查看。
4、采用高精度滾珠絲杠、精密線性模組，試樣拉延平穩，外形輕巧。
5、智能氣動閉環式系統，通過電子控制臺的軟件進行管理，自動施加豎向載荷。
6、設有手動保險裝置，防止人員誤操作及機械故障引起的安全隱患。

二、主要技術參數及指標

1、拉拔箱內徑：       250mm×200mm×200mm
2、水平測力范圍：   (0～15)kN
3、垂直測力范圍：   (0～15)kN
4、測力精度誤差：  ≤±0.05%
5、水平拉拔速率：     (0～10)mm/min
6、水平拉拔位移：  (0～150)mm
7、位移精度誤差：  ≤±0.05%
8、工作電源：         AC220V/50Hz
9、外型尺寸：         1430mm×700mm×1540mm（長×寬×高）

三、選配功能

1、可選配外接電腦及打印機等設備，更方便的存儲和處理試驗數據。
2、可選配專用軟件和執行系統，自動調節氣動系統壓力值。
