PCB 文件轉GBR/坐標 方法 PROTEL 99SE 軟件

來源:CLTPHP     時間:2020/03/18

本公司一般分為3種軟件  PROTEL99SE ,PADS, DXP

1. 打開PROTEL 99SE 軟件

20200318/dbdb9cbd433adcb193e80db5fa32309b.png

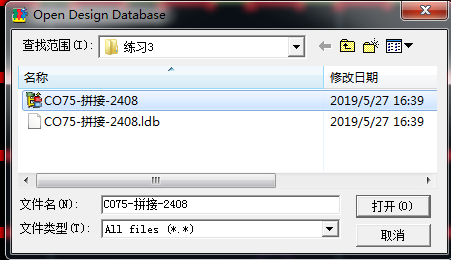

用FILE---OPEN 或點擊 20200318/59e1bd721cdf2b7d720cde6b19143691.png出現如下對話框

20200318/afa9d1cf37ed01eadd181e3d5e799064.png



打開你要用的PCB文件

20200318/27515cbf7a53285427507dcf50674713.png

轉出GBR方法 操作如下:

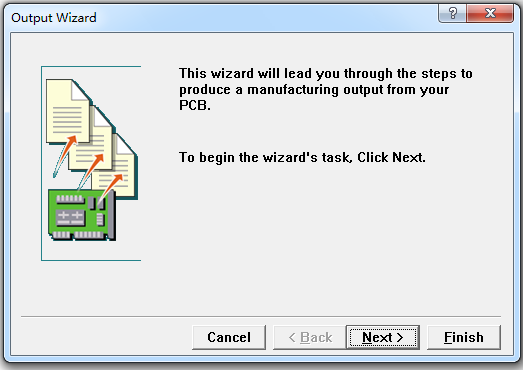

FILE----CAM MANAGER  出下如下對話模

20200318/ff8eef61dbe01a3df71c14fe5895e4eb.png

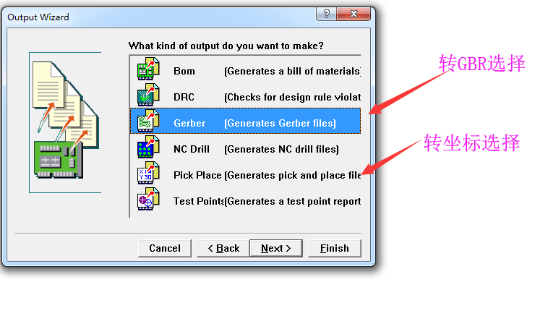

選擇(next)下一步一直選擇下一步直至出現如下   點擊

 20200318/a30631e1ee376cc46c38be84849d53f0.png

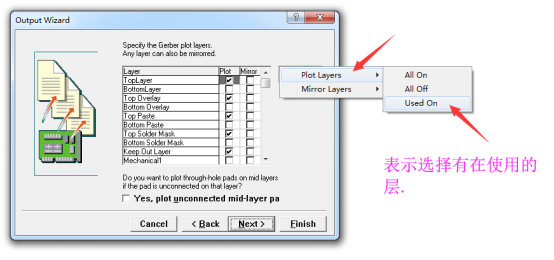

然后再移過擇NEXT (下一步)   如果是轉GBR文件,則出現.

 20200318/ea8709fdbd227d38385a7f111c0a065a.png

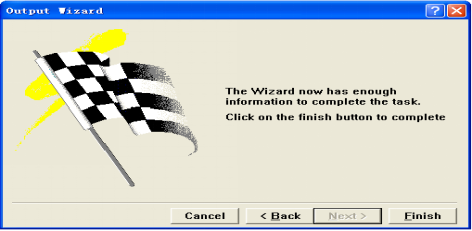

選擇PLOT LAYSERS USERON  表示需要輸出的層為有圖形的層。然后選擇NEXT 直到

下圖:

20200318/88b5ce0b079abd5bf12095d250843ed4.png

選擇FINISH

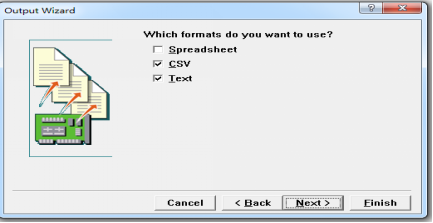

如果是轉坐標測出現

20200318/0001d90b44323af1512071b69071806b.png

 一直接NEXT 直到最后按FINISH  完成.

輸出路徑的選擇存放

 20200318/06816fca99f2aa05d876ce93b20da21a.png

在剛才轉的基本上 選擇 TOOLS---PREFERENCS  選擇你要轉出GERBER 文件的路徑 。然后按下F9鍵正常輸出GERBER
